감속기

선박 및 육해상용 동력전달장치에 필요한 장비류 및 수리를 전문적으로 하고 있으며, 축적된 제조기술을 바탕으로 고객의 만족과 신뢰성을 한층 더 높이고 있습니다.

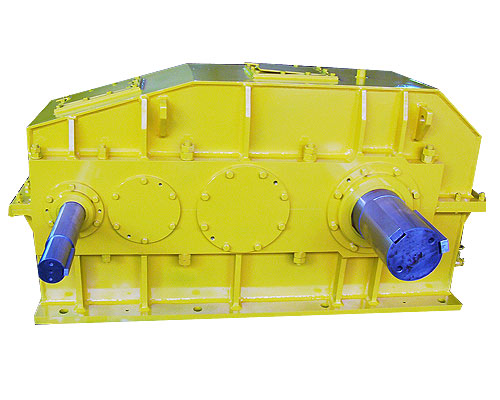

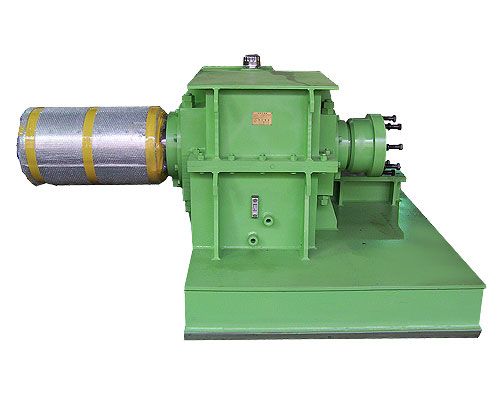

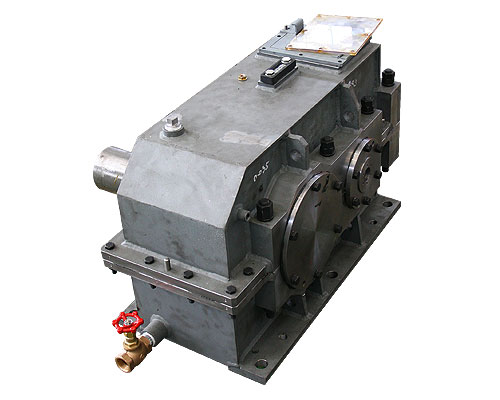

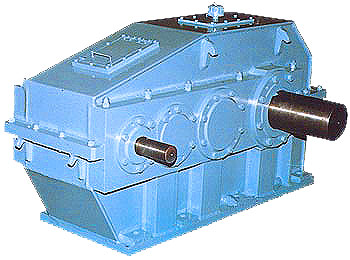

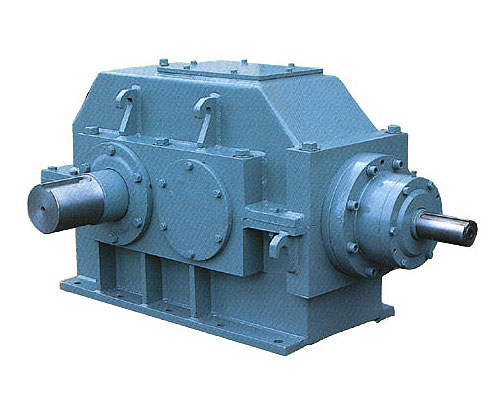

감속기의 종류

  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9

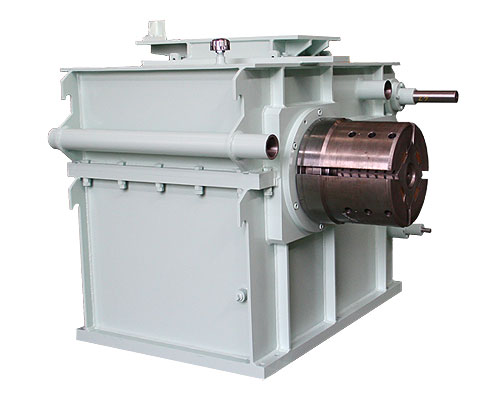

감속기의 적용사례

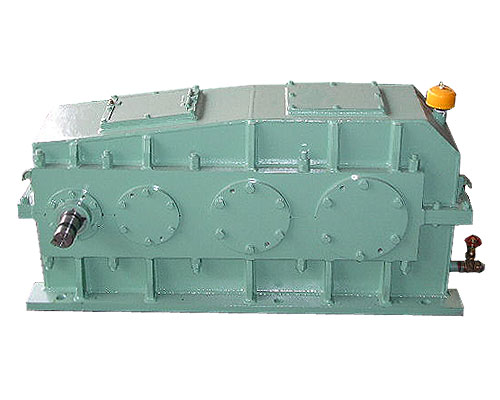

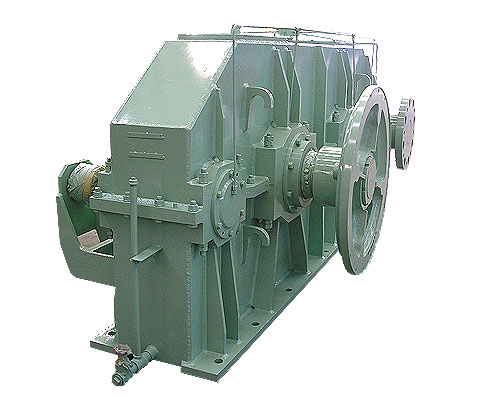

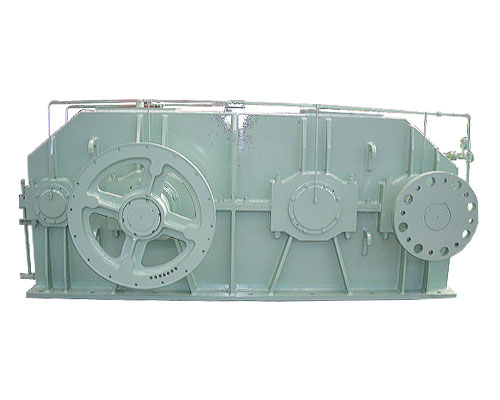

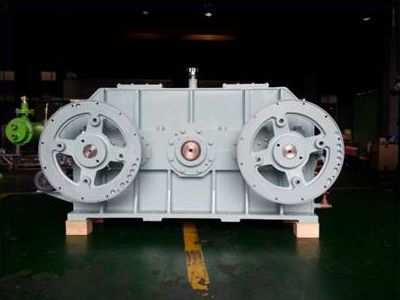

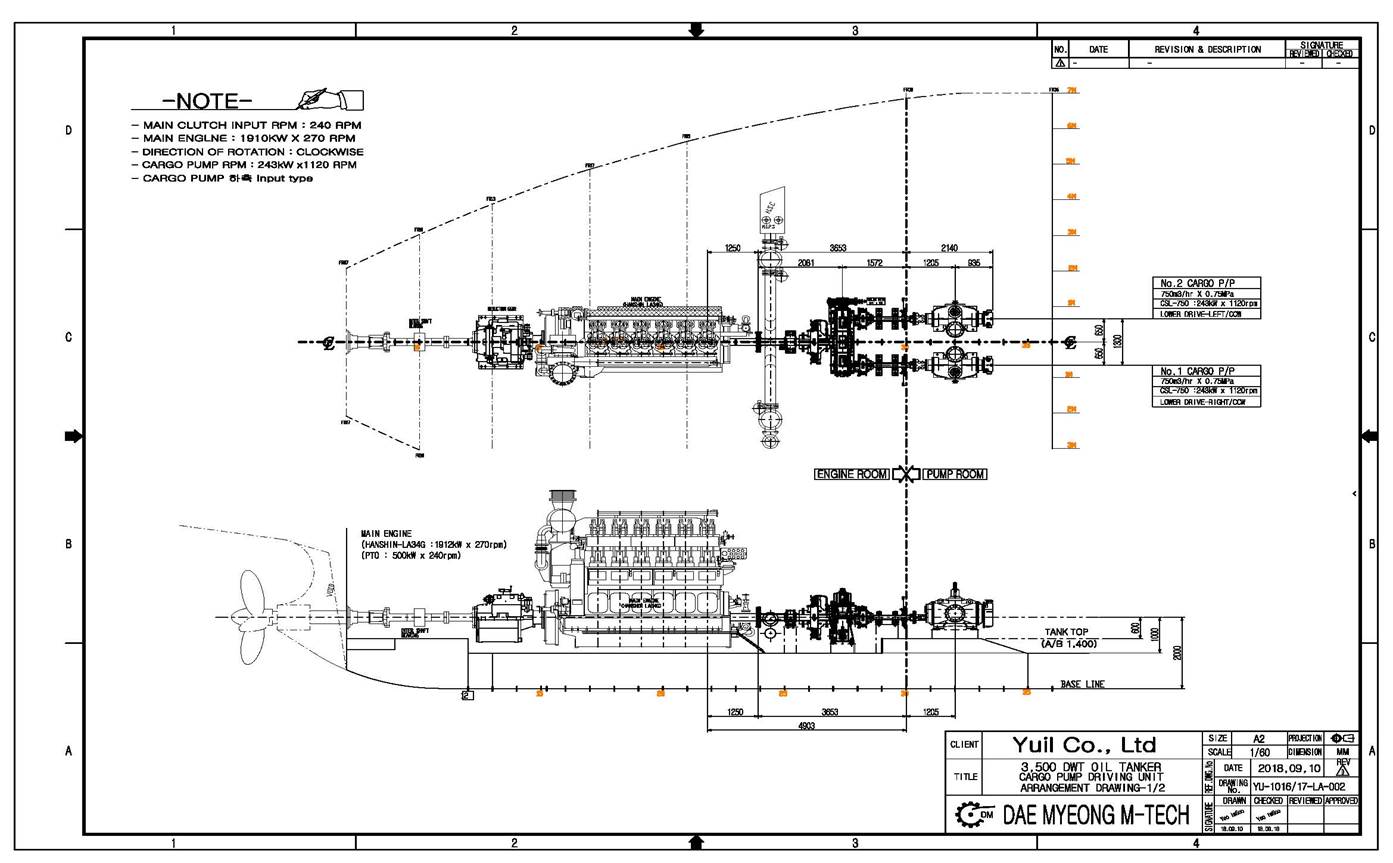

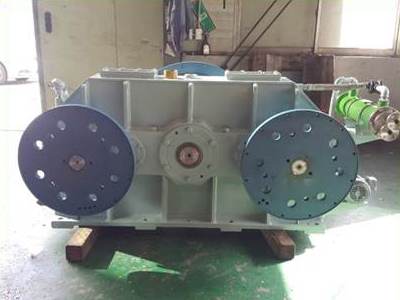

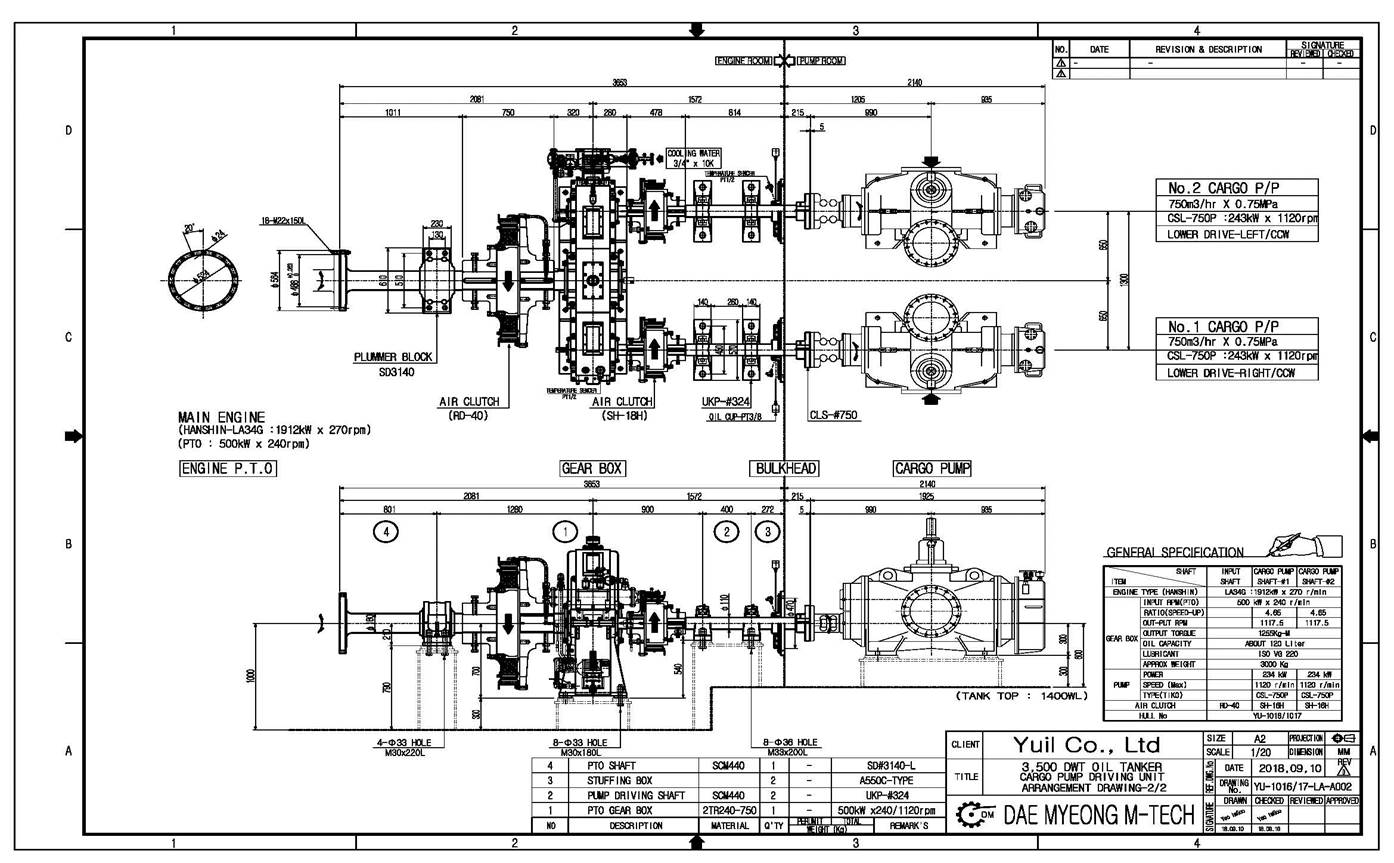

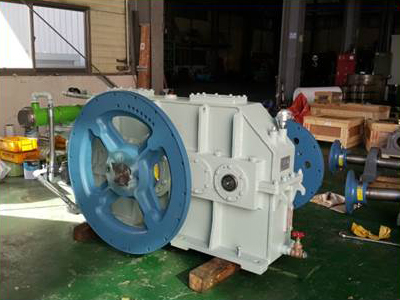

SCARGO PUMP GEAR BOX ASS'Y

(주)대명엠텍은 기어 설계 및 감속기 자동 프로그램을 도입하여 우수한 인력을 갖추고 다양화된 고객의 요구에 만족시키기 위하여 최선의 노력을 하고 있습니다.

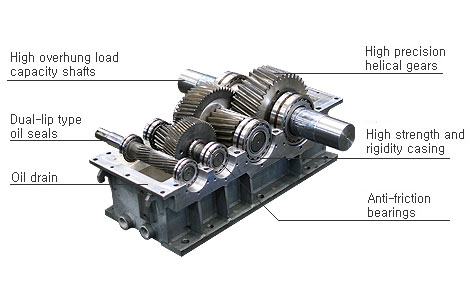

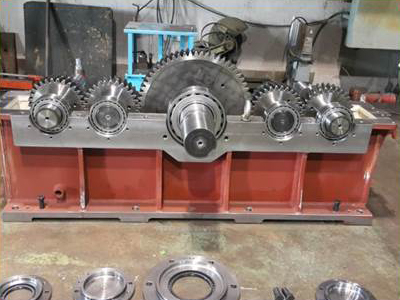

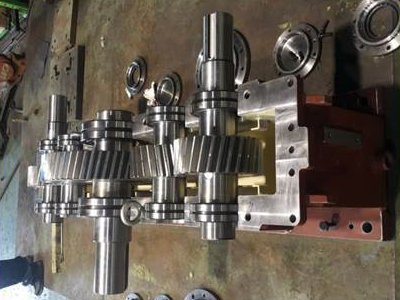

감속기 구조 설명

기어 평행축에는 Single Helical Gear 를 사용하여 치합율을 높이고 소음을 방지하였으며, 특히 내구성이 높은 고급 특수강만을 사용하여 완벽하게 열처리한 고강도 고정도의 Gear를 사용합니다.
케이스 케이스는 관리 및 유지가 편리하도록 상부 및 하부로 나누어져 있으며 주물 및 강판용접구조로 견고하게 설계되었으며 설치가 용이하고 외관이 미려합니다.
축 가장 나쁜 운전 조건하에서도 정확한 축간거리의 유지 및 기어의 지지가 되도록 설계되었으며 고급재질을 사용하여 적절한 열처리를 하였습니다.
베아링 부하조건에 따라 볼 베아링이나 롤러베아링을 사용하며 어느 경우에서나 최대의 부하조건 하에서도, 최대의 수명을 지닐 수 있도록 선정된 베아링을 사용합니다.
오일씰 Oil Seal은 KS규격품을 사용하며 내유성, 내마모성이 우수하고 활성이 있는 재료를 사용하여 내부에 정확히 감긴 코일 스프링에 의한 2중 차단 구조로 이물질의 침입과 Oil의 누유를 확실하게 차단합니다.
윤 활 기어 및 베아링을 적절한 윤활이 되도록 설계되었으며 특수한 운전조건 하에서는 Oil Pump에 의한 강제 윤활방식을 채택합니다.
냉 각 열정격 용량이 부족시 Oil Pan 또는 Oil Cooling장치를 부착하여 정격 열용량을 증가시킬 수 있습니다.

(주)대명엠텍은 기어 설계 및 감속기 자동 프로그램을 도입하여 우수한 인력을 갖추고 다양화된 고객의 요구에 만족시키기 위하여 최선의 노력을 하고 있습니다.

사양보기

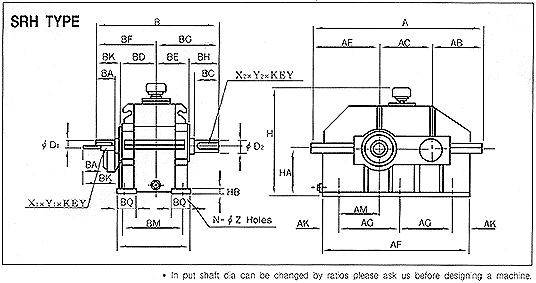

Dimensions of Single Reduction

TYPE DIMENSIONS OF PARTS
A AB AC AE AF AG AK AM H HA HB B BM BN BQ N Z
SRH-125 432 141 125 166 350 150 25 100 381 160 18 490 200 180 - 4 18
SRH-160 522 161 160 201 440 190 30 130 456 200 18 510 240 200 - 6 18
SRH-200 622 181 200 241 540 225 45 155 546 250 26 560 270 210 100 6 22
SRH-250 772 231 250 291 690 295 50 200 626 280 26 670 330 265 100 6 26
SRH-315 946 263 315 268 830 345 70 240 761 355 26 750 355 290 100 6 26
SRH-400 1144 297 400 447 1020 430 80 305 935 450 26 890 430 350 100 6 39
SRH-450 1284 342 450 492 1160 500 80 350 1030 500 35 1005 500 400 150 6 39
SRH-500 1424 387 500 537 1300 570 80 395 1155 560 35 1070 530 430 150 6 39
SRH-560 1554 402 560 592 1430 625 90 440 1260 630 35 1210 570 470 150 6 39
TYPE IN PUT SHAFT OUT PUT SHAFT WEIGHT(Kg) OIL VOLUME(l)
BA BD BF BK BK D1 X1 Y1 BC BE BG BH D2 X2 Y2
SRH-125 63 127 235 108 130 35(45) 10 4.5 80 127 255 128 45 12 4.5 90 2.5
SRH-160 63 137 245 108 148 50(60) 12 4.5 80 137 265 128 55 15 5 140 4.0
SRH-200 80 142 270 128 170 60(75) 15 5 100 142 290 148 75 20 7 200 6.2
SRH-250 100 174.5 322.5 148 208 70(85) 18 6 125 174.5 347.5 173 85 24 8 340 9.5
SRH-315 125 187 360 173 243 80(95) 20 7 140 196 390 194 105 28 9 510 17.5
SRH-400 140 236 430 194 299 105(155) 28 8 170 236 460 224 145 38 12 960 34.5
SRH-450 140 276 470 194 299 105(155) 28 9 200 276 535 259 165 42 13 1480 44.5
SRH-500 170 291 515 224 334 125(175) 32 10 200 295 555 260 185 45 14 1660 65
SRH-560 200 315 570 255 355 145(175) 38 12 265 315 640 325 215 50 16 2210 95.5

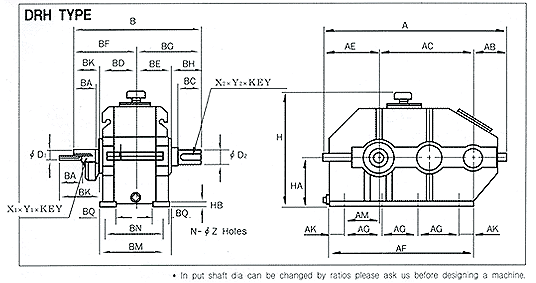

Dimensions of Double Reduction

TYPE DIMENSIONS OF PARTS
A AB AC AE AF AG AK AM H HA HB B BM BN BQ N Z
DRH-305 662 141 305 216 580 250 40 135 496 225 26 580 310 250 100 6 22
DRH-340 732 151 340 241 650 280 45 155 546 250 26 590 320 260 100 6 22
DRH-385 812 161 385 266 730 315 50 175 601 280 26 685 365 300 100 6 26
DRH-430 892 171 430 291 810 355 50 200 636 290 26 720 395 330 100 6 26
DRH-480 1016 203 480 333 900 400 50 225 696 315 26 755 430 350 100 6 33
DRH-540 1116 208 540 368 1000 430 70 240 761 355 26 825 450 370 100 6 33
DRH-605 1224 217 605 402 1100 480 70 270 840 400 26 905 500 420 100 6 33
DRH-680 1394 267 680 447 1270 555 80 305 935 450 35 955 540 450 150 6 39
DRH-765 1534 277 765 492 1410 625 80 350 1030 500 35 1085 610 510 150 6 39
DRH-855 1694 302 855 537 1570 470 80 395 1105 530 35 1210 650 550 150 8 39
DRH-960 1864 312 960 592 1740 520 90 440 1230 600 35 1285 710 610 150 8 39
DRH-1080 2110 355 1080 675 1960 590 95 505 1370 670 35 1395 770 670 150 8 39
DRH-1210 2350 395 1210 745 2200 670 95 575 1530 750 40 1510 850 740 180 8 45
DRH-1360 2608 419 1360 829 2450 750 100 650 1714 850 40 1715 960 850 180 8 45
DRH-1530 2918 469 1530 919 2760 630 125 720 1904 950 40 1843 1060 950 180 10 45
TYPE DIMENSIONS OF PARTS
A AB AC AE AF AG AK AM H HA HB B BM BN BQ N Z
DRH-305 63 162 270 108 148 35(45) 10 45 100 162 310 148 65 18 6 200 11.5
DRH-340 63 167 275 108 143 45(55) 12 4.5 100 167 315 148 75 20 7 250 15
DRH-385 80 192 320 128 173 50(60) 12 4.5 125 192 365 173 85 24 8 350 20
DRH-430 80 207 335 128 163 55(70) 15 5 125 212 385 173 95 24 8 440 25
DRH-480 80 212 340 128 188 60(75) 15 5 140 221 415 194 105 28 9 570 30.5
DRH-540 100 242 390 148 203 65(80) 18 6 140 247 435 188 115 32 10 750 42.5
DRH-605 100 262 410 148 213 70(85) 18 6 170 271 495 224 125 32 10 1000 62.5
DRH-680 100 272 420 148 228 75(90) 20 7 200 281 535 254 145 38 12 1280 117
DRH-765 125 322 495 173 253 80(95) 20 7 200 331 590 259 165 42 13 1880 117
DRH-855 125 351 530 179 259 90(105) 24 8 265 355 680 325 185 45 14 2180 149
DRH-960 140 381 575 194 309 95(115) 24 8 265 385 710 325 215 50 15 2840 212
DRH-1080 140 411 605 194 259 105(155) 28 9 315 415 790 375 235 56 18 3760 302
DRH-1210 170 551 675 224 249 125(175) 32 10 315 455 835 380 255 63 20 4920 398
DRH-1360 170 510 735 225 - 145(175) 38 12 400 510 980 470 295 71 22.5 6820 595
DRH-1530 200 560 813 255 - 165(195) 42 13 400 560 1030 470 335 80 25 9020 876

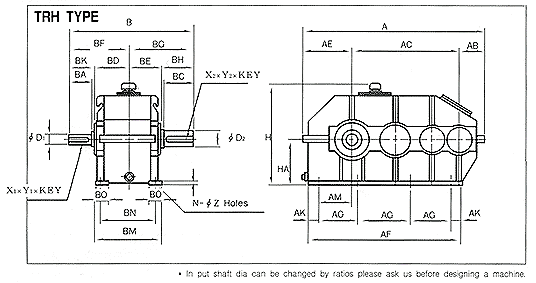

Dimensions of Triple Reduction

TYPE DIMENSIONS OF PARTS
A AB AC AE AF AG AK AM H HA HB B BM BN BQ N Z
TRH-555 987 141 555 291 810 355 50 200 636 290 26 700 395 330 100 6 26
TRH-620 1121 168 620 333 900 400 50 225 686 315 26 735 430 350 100 6 33
TRH-700 1246 178 700 368 1000 430 70 240 761 355 26 805 450 370 100 6 33
TRH-785 1379 192 785 402 1100 480 70 270 840 400 26 885 500 420 100 6 33
TRH-880 1534 207 880 447 1270 555 80 305 935 450 35 935 540 450 150 6 39
TRH-990 1694 212 990 492 1410 625 80 350 1030 500 35 1170 650 550 150 8 39
TRH-1105 1859 217 1105 537 1570 470 80 395 1105 530 35 1170 650 550 150 8 39
TRH-1240 2099 267 1240 592 1740 520 90 440 1230 600 35 1230 710 610 150 8 39
TRH-1395 2360 290 1395 675 1960 590 95 505 1370 670 35 1965 770 670 150 8 39
TRH-1565 2625 315 1565 745 2200 670 95 575 1530 750 40 1465 850 740 180 8 45
TRH-1760 2918 329 1760 829 2450 750 100 650 1714 850 40 1680 960 850 180 8 45
TRH-1980 3258 359 1980 919 2760 630 120 720 1904 950 40 1780 1060 950 180 10 45
TYPE IN PUT SHAFT OUT PUT SHAFT WEIGHT(Kg) OIL VOLUME(l)
BA BD BF BK D1 X1 Y1 BC BE BG BH D2 X2 Y2
TRH-555 63 207 315 108 35(45) 10 4.5 125 212 385 173 95 24 8 470 29.5
TRH-620 63 212 320 108 45(55) 12 4.5 140 221 415 188 105 28 9 610 36.5
TRH-700 80 242 370 128 50(60) 12 4.5 140 247 435 194 115 32 10 800 50
TRH-785 80 262 390 128 55(70) 15 5 170 271 495 224 125 32 10 800 50
TRH-880 80 272 400 128 60(75) 15 5 200 281 535 254 145 38 12 1410 99
TRH-990 100 322 470 148 65(80) 18 6 200 331 590 259 165 42 13 2040 139
TRH-1105 100 342 490 148 40(85) 18 6 265 355 680 325 185 45 14 2370 175
TRH-1240 100 372 520 148 75(90) 20 7 265 385 710 325 215 50 16 3090 258
TRH-1395 125 402 575 173 80(95) 20 7 315 415 790 375 235 56 18 4090 366
TRH-1565 125 451 630 179 90(105) 24 8 315 455 835 380 255 63 20 5300 494
TRH-1760 140 500 700 194 95(115) 24 8 400 510 980 470 295 71 22.5 7330 700
TRH-1980 140 556 750 194 105(155) 28 9 400 560 1030 470 335 80 25 10150 1040

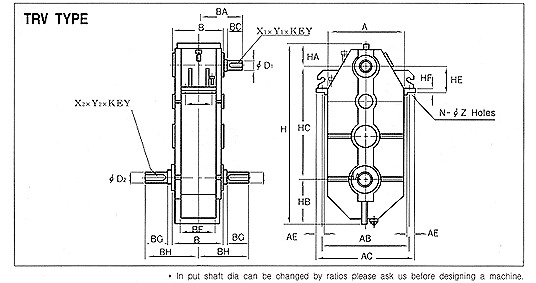

Dimensions of Triple Reduction

TYPE DIMENSIONS OF PARTS
A AB AC AE H HA HB HC HE HF B BE BF N Z
TRV-555 480 560 630 70 987 141 291 555 120 24 414 250 310 4 26
TRV-620 540 630 700 70 1121 168 333 620 140 24 424 250 310 4 33
TRV-700 600 690 760 70 1246 178 368 700 160 26 484 290 370 4 33
TRV-785 680 770 840 70 1379 192 402 785 180 26 524 330 410 4 33
TRV-880 750 840 910 70 1534 207 447 880 200 35 544 330 410 4 39
TRV-990 850 950 1030 80 1694 212 492 990 225 35 644 430 510 4 39
TRV-1105 950 1060 1150 90 1859 217 537 1105 250 35 684 480 560 4 39
TYPE IN PUT SHAFT OUT PUT SHAFT WEIGHT(Kg) OIL VOLUME(l)
BA BC D1 X1 Y1 BH BG D2 X2 Y2
TRV-555 315 63 35(45) 10 4.5 385 125 95 24 8 460 16
TRV-620 320 63 45(55) 12 4.5 415 140 105 28 9 600 24
TRV-700 370 80 50(60) 12 4.5 435 140 115 32 10 780 32
TRV-785 390 80 55(70) 15 5 535 170 125 32 10 1050 42
TRV-880 400 80 60(75) 15 5 590 200 145 38 12 1400 55
TRV-990 470 100 65(80) 18 6 680 200 165 42 13 2000 91
TRV-1105 490 100 70(85) 18 6 710 265 185 45 14 2300 122
